Contact Us

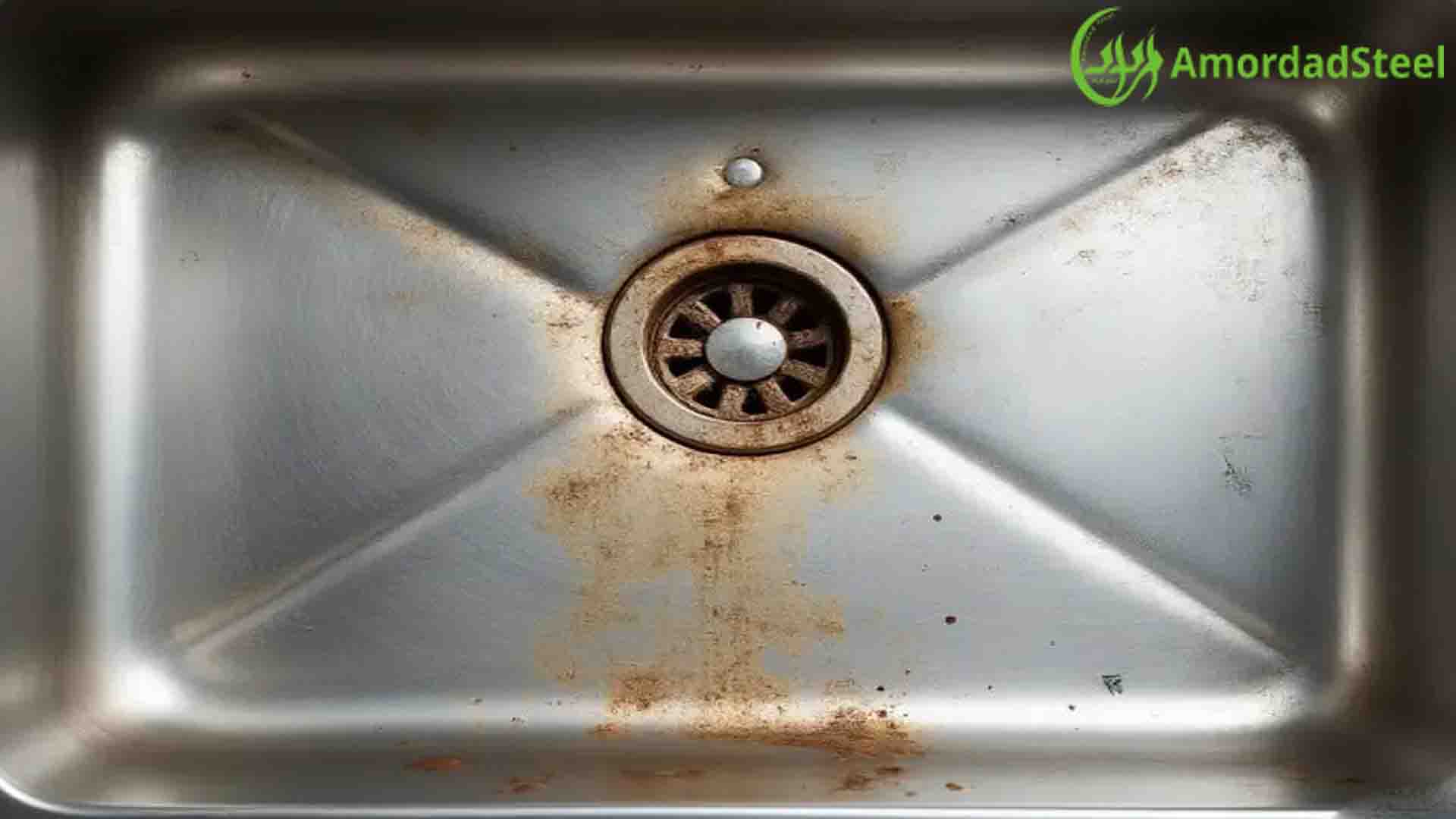

جلوگیری از زنگ زدن استیل یا همان فولاد ضدزنگ یکی از مهم ترین چالشها در حوزه مهندسی مواد و نگهداری تجهیزات صنعتی است این فلز به دلیل توانایی خود در مقابله با خوردگی شناخته میشود اما این تصور که زنگ زدن آن مطلقاً غیرممکن است یک خطای مهندسی رایج محسوب میشود در شرایط محیطی سخت یا در مواجهه با آلودگیهای شیمیایی لایه محافظ فولاد دچار آسیب میشود و پدیده زنگار قرمز به سرعت ظهور میکند زنگار قرمز روی سطح فولاد ضدزنگ علاوه بر اینکه ظاهر آن را خراب میکند نشانگر آغاز یک فرآیند تخریبی عمیقتر در ساختار فلز است برای کارشناسان مواد و مدیران تولید درک مکانیسمهای دقیق شکست لایه دفاعی و اجرای یک برنامه جامع برای پیشگیری و ترمیم امری ضروری است در این مقاله بسیار مفصل ما به صورت تخصصی علل متالورژیکی این پدیده را تشریح خواهیم کرد و پنج راهکار مهندسی و متدهای جامع ترمیم را با جزئیات کامل بررسی میکنیم تا طول عمر و کارایی فولاد ضدزنگ به بالاترین سطح خود برسد
علت تغییر روزانه قیمت ورق استیل
چرا فولاد ضدزنگ با وجود لایه محافظ باز هم دچار زنگار میشود
مبنای اصلی مقاومت فولاد ضدزنگ در برابر خوردگی در گرو تشکیل یک لایه بسیار نازک و نامرئی روی سطح آن است این لایه که از جنس اکسید کروم است به لایه غیرفعال معروف است این لایه در معرض اکسیژن محیط به صورت خودکار شکل میگیرد و مانند یک سد محکم از تماس مستقیم محیط خورنده با عنصر آهن موجود در زیر آلیاژ جلوگیری مینماید لایه غیرفعال یک پوشش پویا و خود ترمیمشونده است به این معنی که اگر آسیبی ببیند به شرط وجود اکسیژن میتواند به سرعت خود را ترمیم کند اما زمانی که شرایط محیطی یا آلودگیهای فیزیکی مانع از این بازسازی شوند لایه دچار شکست میشود و عوامل مهاجم میتوانند به صورت موضعی در آن نفوذ کنند وقتی لایه محافظ از بین میرود عنصر آهن موجود در زیر فلز در معرض محیط قرار میگیرد و فرآیند اکسید شدن معمولی آغاز میشود که نتیجه آن ایجاد زنگار قرمز رنگ یا اکسید آهن است
مکانیسم های اساسی شکست لایه دفاعی و شروع خوردگی
برای موفقیت در جلوگیری از زنگ زدن استیل لازم است عوامل اصلی که این لایه حیاتی را از کار میاندازند با دقت شناخته شوند این شکست ها در چند حالت عمده رخ میدهند نخست حمله موضعی یونهای کلرید که عوامل شیمیایی بسیار ریز و فعالی هستند که در نقاط ضعف لایه نفوذ کرده و باعث ایجاد نوعی خوردگی سوراخدار میشوند این سوراخها به صورت عمودی به داخل فلز پیش میروند و میتوانند به سرعت قطعه را از بین ببرند دوماً نبود اکسیژن کافی در محیطهای شکافدار که امکان بازسازی لایه را از بین میبرد و سوماً آلودگی با ذرات آهن خارجی که باعث به وجود آمدن سلولهای الکتریکی و آغاز زنگ زدگی در سطح میشود
تحلیل عوامل زمینه ای و تشدید کننده خرابی فولاد
مشاهده زنگار قرمز روی سطح فولاد ضدزنگ نشاندهنده یک مشکل عمیقتر است که ریشه در فرآیندهای تولید یا شرایط عملیاتی دارد عوامل محیطی و فنی که باعث افزایش سرعت خرابی میشوند باید به طور دقیق مورد بررسی قرار گیرند
آلودگی آهنی و خوردگی الکتریکی سطحی
یکی از متداولترین دلایل برای شروع زنگار قرمز روی فولاد ضدزنگ آلودگی به ذرات آهن است این اتفاق زمانی میافتد که ذرات ریز آهن یا برادههای فولاد معمولی در طی فرآیند برش سایش یا حتی نگهداری در محیطهای آلوده به سطح فولاد منتقل میشوند این ذرات آهن روی سطح فولاد ضدزنگ مینشینند و در معرض رطوبت اکسید میشوند و همان زنگار قرمز را ایجاد میکنند اما خطر اصلی در اینجا شروع یک واکنش الکتریکی است ذرات آهن به عنوان قطب فعالتر و فولاد ضدزنگ به عنوان قطب مقاومتر عمل میکنند و در حضور رطوبت یک مدار کوچک تشکیل میدهند که باعث خوردگی سریع موضعی زیر لکه زنگار و در نهایت تخریب لایه محافظ میشود برای جلوگیری از زنگ زدن استیل به دلیل این عامل پاکسازی فوری و کامل آلودگی آهنی یک اقدام فوری است
اثر یونهای کلرید و نوع خوردگی حفرهای
یونهای کلرید که در آب دریا نمکها و مواد شوینده حاوی سفیدکننده وجود دارند تهاجمیترین عامل شیمیایی علیه لایه محافظ هستند این یونها به صورت شیمیایی به نقاط آسیبپذیر لایه حمله میکنند و سوراخهای بسیار ریزی ایجاد مینمایند که به سرعت به عمق فلز نفوذ کرده و خرابی موضعی را ایجاد میکنند این نوع خوردگی به ویژه در دماهای بالا که فعالیت شیمیایی کلریدها افزایش مییابد بسیار خطرناک است میزان مقاومت فولاد در برابر این نوع حمله توسط یک شاخص فنی که بر پایه میزان کروم مولیبدن و نیتروژن در آلیاژ محاسبه میشود تعیین میگردد و هرچه این شاخص بالاتر باشد جلوگیری از زنگ زدن استیل ضدزنگ در برابر کلرید موفقتر خواهد بود
خوردگی شکافی و مشکل مناطقی با کمبود جریان اکسیژن
خوردگی شکافی در مناطقی با درزهای بسیار باریک و فضای بسته رخ میدهد که مایعات میتوانند در آن گیر کنند اما اکسیژن به میزان کافی برای بازسازی لایه محافظ به آنجا نمیرسد کمبود اکسیژن در این شکافها باعث میشود که لایه دفاعی تخریب شود و یونهای مضر مانند کلریدها و یونهای هیدروژن در آنجا متمرکز شوند این تجمع باعث بسیار اسیدی شدن محیط داخل شکاف میشود و خوردگی به صورت موضعی و با سرعت زیاد آغاز میگردد این پدیده در محل اتصال قطعات با پیچ و مهره یا زیر واشرها بسیار رایج است طراحی مهندسی بهینه سازه برای حذف این شکافها یک راهکار ضروری برای جلوگیری از زنگ زدن استیل از این طریق محسوب میشود
نوع خوردگی در مرز دانهها و ارتباط آن با حرارت جوشکاری
خوردگی در مرز دانهها یک خرابی متالورژیکی است که در فولاد های ضدزنگ نوع آستنیتی با میزان کربن نسبتا بالا مانند گرید سیصد و چهار در زمان جوشکاری یا قرارگیری طولانی در معرض حرارت بالا رخ میدهد در محدوده دمایی بین چهارصد و بیست و پنج تا هشتصد و شصت درجه سانتیگراد کربن موجود در آلیاژ با عنصر کروم ترکیب شده و ترکیباتی در مرز دانههای فلز تشکیل میدهد این فرآیند باعث کاهش شدید کروم از مناطق اطراف مرز دانهها میشود و این نواحی از نظر محتوای کروم برای تشکیل لایه محافظ کافی نیستند و به شدت مستعد حمله شیمیایی و زنگ زدن میشوند برای جلوگیری از زنگ زدن فولاد ضدزنگ از این نوع باید از گرید های با کربن کم مانند گرید سیصد و چهار ال استفاده شود
پنج روش کاربردی و مهندسی برای حفظ پایداری استیل ضدزنگ در برابر زنگار
پیشگیری از خوردگی فولاد ضدزنگ باید به عنوان یک فرآیند فنی و برنامهریزی شده در طول عمر قطعه اجرا شود این پنج روش راهکارهای اصلی برای دستیابی به این هدف هستند
روش اول انتخاب گرید با شاخص پایداری مناسب شرایط محیطی
حیاتی ترین تصمیم در جلوگیری از زنگ زدن استیل انتخاب آلیاژ صحیح است برای ارزیابی مقاومت به محیط های حاوی کلرید باید به شاخص فنی مقاومت در برابر خوردگی موضعی توجه کرد فولادهایی که این شاخص پایینی دارند برای محیطهای بسیار تهاجمی مناسب نیستند گریدهایی مانند سیصد و چهار برای محیطهای جوی استاندارد کافی هستند اما در محیط های دریایی یا فرآوری مواد شیمیایی وجود عنصر مولیبدن در آلیاژهایی مانند سیصد و شانزده ضروری است که مقاومت بهتری در برابر حملات کلریدی فراهم میکند
روش دوم مدیریت محیط ساخت و جداسازی ابزارهای پردازش فلزات
در فاز ساخت و تولید باید تلاش کرد که به طور کامل از انتقال آلودگی از فولاد معمولی به سطح فولاد ضدزنگ جلوگیری شود تمام ابزارهایی که برای برش سایش یا جوشکاری فولاد ضدزنگ استفاده میشوند باید فقط برای همین منظور تخصیص داده شوند محیطهای کاری باید از برادهها و گرد و غبار فولاد معمولی پاک باشند حتی استفاده از نگهدارندههای ساخته شده از آهن میتواند آلودگی آهنی ایجاد کند و فرآیند بازسازی لایه محافظ را مختل سازد این جداسازی فیزیکی یک اقدام مؤثر در جلوگیری از زنگ زدن فولاد ضدزنگ است
روش سوم اجرای فرآیند غیرفعالسازی شیمیایی به عنوان گام نهایی
غیرفعالسازی یک عملیات شیمیایی پس از ساخت است که هدف آن بازسازی و تقویت عمدی لایه اکسید کروم روی سطح است این فرآیند به ویژه بعد از هرگونه عملیات مکانیکی مانند برش یا جوشکاری که لایه محافظ را تخریب میکند کاملاً ضروری است غیرفعالسازی شیمیایی با استفاده از محلولهای حاوی اسید نیتریک یا به صورت ایمنتر با اسید سیتریک انجام میشود این مواد تمام آلودگیهای آهنی سطحی را حذف کرده و نسبت کروم به آهن را در لایه اکسیدی افزایش میدهند که پایداری فولاد را به صورت چشمگیری تقویت میکند و مؤثرترین راه در جلوگیری از زنگ زدن استیل پس از عملیات ساخت است
روش چهارم طراحی سازه با قابلیت تخلیه آب و جلوگیری از ماندگاری مواد
در طراحی قطعات و سازههای فولاد ضدزنگ باید توجه ویژهای به جلوگیری از تشکیل مناطقی با کمبود اکسیژن یا تجمع آلایندهها شود تمام سطوح باید طوری طراحی شوند که امکان تخلیه کامل آب و مایعات از روی آنها فراهم باشد تا مایعات خورنده روی سطح باقی نمانند زوایای تند و گوشهها باید به صورت گرد و شعاعی طراحی شوند و از اتصالات پیچیده با شکافهای زیاد تا حد امکان پرهیز شود اگر شکافی اجتنابناپذیر باشد باید از مواد پرکننده مقاوم به خوردگی برای آببندی کامل استفاده شود این اصول طراحی در جلوگیری از زنگ زدن استیل حیاتی هستند
در خصوص تست کیفت ورق استیل بیشتر بخوانید
روش پنجم برنامه نگهداری فعال و استفاده از پاککننده های مجاز
یک برنامه منظم و فعال برای نظافت دورهای بر اساس شرایط محیطی بسیار مهم است نظافت باید با استفاده از شویندههایی که خاصیت خنثی یا قلیایی ملایم دارند انجام شود و تحت هیچ شرایطی نباید از ترکیبات حاوی کلرید برای تمیزکاری فولاد ضدزنگ استفاده شود پس از شستشو سطح باید با آب تمیز و ترجیحاً آب بدون املاح آب کشی شده و با پارچه نرم بلافاصله خشک گردد باقی ماندن لکههای آب که حاوی املاح و یونهای مهاجم باشند میتواند نقطه شروع خوردگی حفرهای شود و تلاش برای جلوگیری از زنگ زدن استیل را با شکست مواجه کند
پروتکل های جامع ترمیم زنگار قرمز و احیای کیفیت متالورژیکی
اگر زنگار قرمز روی استیل ظاهر شد لازم است که بلافاصله و با روشهای تخصصی اقدام به ترمیم آن نمود تا از پیشروی فرآیند خوردگی جلوگیری شود
پاکسازی مکانیکی با در نظر گرفتن ملاحظات مهندسی سطح
ترمیم زنگار باید با حذف فیزیکی یا شیمیایی منبع آلودگی شروع شود برای زنگارهای سطحی میتوان از پاکسازی مکانیکی استفاده کرد این کار باید با استفاده از پدهای ساینده بسیار ظریف یا برسهای سیمی که به طور قطعی از جنس فولاد ضدزنگ هستند انجام شود استفاده از ابزارهای سایندهای که قبلاً برای فولاد معمولی استفاده شدهاند مطلقاً ممنوع است زیرا باعث آلودگی مجدد میشود سایش باید همیشه در جهت خطوط پرداخت اولیه ورق انجام گیرد تا ظاهر قطعه آسیب نبیند و اطمینان حاصل شود که تمام ذرات زنگار حذف شدهاند
استفاده تخصصی از مواد شیمیایی برای رفع آلودگی و زنگار عمیق
برای لکه های عمیقتر و نواحی وسیعتر از زنگار باید از ژلها یا خمیرهای تمیزکننده تخصصی استفاده کرد که حاوی اسیدهای ملایم و فاقد کلرید هستند این مواد به صورت انتخابی زنگار قرمز و آلودگی آهنی را حل و حذف میکنند بدون اینکه به فلز پایه آسیبی برسانند پس از اعمال ماده شیمیایی سطح باید به طور کامل و چندین بار با آب بدون املاح یا مقطر شسته شود تا هیچ باقیماندهای از مواد فعال باقی نماند
فرآیند غیرفعالسازی ترمیمی و تأثیر آن بر لایه اکسید کروم
مرحله نهایی و حیاتی پس از حذف زنگار غیرفعالسازی ترمیمی است حذف زنگار لایه محافظ را از بین میبرد و فلز را مستعد حملات مجدد میکند بنابراین باید بلافاصله پس از پاکسازی سطح با استفاده از محلولهای غیرفعال سازی مجاز درمان شود این فرآیند با افزایش نسبت عنصر کروم در لایه سطحی نه تنها لایه دفاعی را بازسازی میکند بلکه مقاومت آن را تقویت مینماید و ضامن موفقیت در جلوگیری از زنگ زدن فولاد ضدزنگ در آینده خواهد بود.
سوالات رایج
پایداری فولاد ضدزنگ در برابر خوردگی تنها نتیجه ترکیب شیمیایی نیست بلکه به جزئیات فنی سطح و شرایط عملیاتی نیز بستگی دارد
نقش پرداخت سطح در میزان مقاومت به زنگار
کیفیت پرداخت سطح یا همان فینیش فولاد ضدزنگ مستقیماً بر میزان توانایی آن در جلوگیری از زنگ زدن تأثیر میگذارد سطوحی که زبرتر هستند و ناهمواری های بیشتری دارند مستعد تجمع آلایندهها و یونهای خورنده در داخل شیارها هستند در مقابل سطوح بسیار صاف و صیقلی که با روشهایی مانند پرداخت آینهای تولید میشوند به دلیل کاهش سطح تماس با آلایندهها و جلوگیری از تجمع موضعی مقاومت به خوردگی بالاتری دارند در صنایعی مانند مواد غذایی و دارویی استفاده از پرداختهای بسیار صاف یک ضرورت بهداشتی و فنی است
اهمیت عوامل دما و فشار در تشدید فرآیندهای خوردگی
افزایش دمای محیط عملیاتی به صورت مستقیم فعالیت یونهای مهاجم را افزایش میدهد و آستانه مقاومت فولاد به خوردگی حفرهای را پایین میآورد فولاد سیصد و چهار که در دمای اتاق مقاوم است ممکن است در دمای شصت درجه سانتیگراد در حضور کلرید به سرعت دچار خوردگی شود فشار نیز در محیطهای تحت فشار میتواند نفوذ مایعات به ترکهای ریز را تسریع کند بنابراین انتخاب گرید باید با در نظر گرفتن بالاترین دمای کارکرد و تمرکز بر پایداری حرارتی آلیاژ انجام شود
تحلیل اقتصادی هزینه پیشگیری در مقابل هزینههای سنگین تعویض
اگرچه قیمت خرید آلیاژهایی با مقاومت بالاتر مانند سیصد و شانزده در ابتدا بیشتر است اما از دیدگاه اقتصادی این یک سرمایهگذاری هوشمندانه است هزینه شکست یک قطعه حیاتی در خط تولید یا در یک سازه بزرگ شامل هزینههای توقف تولید خسارات محیطی و هزینههای بالای تعویض بسیار بیشتر از تفاوت قیمت اولیه مواد است جلوگیری از زدن فولاد ضدزنگ یک استراتژی اقتصادی بلندمدت است که از خرابیهای پرهزینه جلوگیری میکند و پایداری عملیاتی را تضمین مینماید
کلام آخر
جلوگیری از زنگ زدن استیل یک فرآیند فنی و مستمر است که نیازمند ترکیب دقیق انتخاب گرید متناسب با محیط عملیاتی رعایت کامل پروتکلهای تولید و اجرای برنامههای نگهداری فعال و ترمیمی است زنگار قرمز هشداری است که باید با دانش متالورژیکی و روشهای تخصصی علتیابی و درمان شود اتخاذ یک رویکرد جامع شامل ایزوله سازی ابزارها و طراحی هوشمندانه سازه تنها راه تضمین عمر طولانی و کارایی حداکثری فولاد ضدزنگ است. با تشکر از همراهی شما، امیدواریم که این مطلب برای شما مفید واقع شده باشد.
