راهنمای جوشکاری استیل ضد زنگ | انتخاب الکترود مناسب و پیشگیری از فاسد شدن و خوردگی جوش

در خصوص این اهمیت این مطلب، یعنی راهنمای جوشکاری استیل که یکی از حساس‌ترین عملیات‌ های ساخت در صنایع حیاتی نظیر پتروشیمی، داروسازی، و صنایع غذایی به شمار می‌رود، باید اذعات داشت که در این حوزه‌ ها کوچک‌ ترین نقص در اتصال جوش داده شده می‌تواند منجر به خرابی‌های فاجعه‌بار و ایجاد خوردگی‌های ساختاری شود فولاد ضد زنگ مقاومت خود در برابر خوردگی را مدیون یک لایه محافظ بسیار نازک از جنس اکسید کروم است که در حین جوشکاری این لایه به شدت در معرض خطر تخریب قرار می‌گیرد افزایش ناخواسته دما، استفاده از الکترود نامناسب یا عدم رعایت پروتکل‌های محافظتی می‌تواند منجر به پدیده‌ هایی نظیر حساسیت‌ زایی خوردگی بین دانه‌ای و شکست زودرس سازه شود لذا اپراتورها و مهندسین اجرا باید با یک دانش متالورژیکی عمیق و پیروی از دستورالعمل‌های سختگیرانه عملیاتی اقدام به جوشکاری این آلیاژهای گران‌بها کنند این پست به عنوان یک راهنمای جوشکاری استیل جامع و تخصصی برای شما طراحی شده است تا با تمرکز بر انتخاب صحیح مواد کنترل حرارت و مراحل حیاتی پس از جوشکاری اطمینان حاصل شود که اتصال حاصل شده نه تنها از نظر مکانیکی قوی است بلکه بالاترین سطح مقاومت به خوردگی را نیز حفظ می‌کند.

اهمیت جوشکاری استیل به عنوان یک فرآیند متالورژیکی

جوشکاری فولاد ضد زنگ یک فرآیند حرارتی است که نه تنها دو قطعه فلزی را به هم متصل می‌کند بلکه به طور موقت ترکیب شیمیایی و ساختار متالورژیکی فلز را در منطقه اتصال دگرگون می‌سازد این دگرگونی در ناحیه متأثر از حرارت اگر کنترل نشود می‌تواند مقاومت ذاتی فولاد ضد زنگ را کاملاً از بین ببرد هدف نهایی این است که تمام مزایای مقاومت به خوردگی فلز پایه به طور کامل به ناحیه جوش منتقل شود، شکست در این امر اغلب به دلیل عدم توجه به اصول اساسی انتخاب مواد پرکننده و مدیریت حرارت ورودی رخ می‌دهد که در ادامه به تفصیل تشریح خواهد شد

چرا جوشکاری استیل ضد زنگ نیازمند دانش تخصصی است؟

برخلاف فولاد کربنی که چالش اصلی آن استحکام مکانیکی است جوشکاری فولاد ضد زنگ با دو چالش متالورژیکی عمده روبه‌رو است اولاً حساسیت به آلودگی که در آن ذرات بسیار ریز آهن یا کربن می‌توانند بلافاصله یک سلول گالوانیکی ایجاد کرده و خوردگی را آغاز کنند ثانیاً حساسیت به حرارت که می‌تواند باعث جدا شدن کروم از فلز پایه و تشکیل کاربید کروم شود و در نتیجه منجر به یک نوع خوردگی ساختاری به نام خوردگی بین دانه‌ای شود درک این دو عامل بنیادین و ارائه یک دستورالعمل راهنما برای جوشکاری استیل که تمام این نکات را دربرگیرد برای اپراتورهای حرفه‌ای ضروری است

انتخاب آلیاژ و الکترود مبانی متالورژیکی اتصالات مقاوم

کیفیت نهایی اتصال جوش داده شده به طور مستقیم به انتخاب صحیح فلز پرکننده و الکترود مورد استفاده بستگی دارد در اینجا هیچ جایگزینی برای دقت فنی وجود ندارد و استفاده از الکترود نامناسب تضمین‌کننده شکست زودرس اتصال در محیط‌های خورنده است.

درک تفاوت ‌های آلیاژی جوشکاری استیل ۳۰۴ در مقابل ۳۱۶

در میان فولادهای ضد زنگ آستنیتی گرید های ۳۰۴ و ۳۱۶ پرکاربرد ترین هستند اما تفاوت شیمیایی جزئی آن‌ها در فرآیند جوشکاری اهمیت بزرگی پیدا می‌کند استیل ۳۱۶ حاوی عنصر مولیبدن است که مقاومت آن را در برابر خوردگی حفره‌ای و شکافی در محیط‌های حاوی یون‌های کلرید به شدت افزایش می‌دهد بنابراین هنگام جوشکاری استیل ۳۱۶ استفاده از یک الکترود پرکننده که این میزان مولیبدن را در خود داشته باشد الزامی است، برای گرید ۳۱۶ باید همیشه از فیلر با کد ۳۱۶ یا ۳۱۶ ال استفاده کرد تا اتصال نیز همان مقاومت بالا را داشته باشد در حالی که برای گرید ۳۰۴ فیلر ۳۰۸ یا ۳۰۸ ال استفاده می‌شود

اهمیت گریدهای کم کربن (L-Grade) در هر دو مورد باید تأکید ویژه‌ای بر گرید های کم کربن مانند ۳۰۴ ال و ۳۱۶ ال داشت این گریدها حاوی حداکثر سه صدم درصد کربن هستند در نتیجه تمایل بسیار کمتری به تشکیل کاربیدهای کروم در منطقه جوش دارند و در نتیجه به طور قابل ملاحظه‌ای ریسک خوردگی بین دانه‌ای را کاهش می‌دهند در جایی که عملیات حرارتی پس از جوشکاری امکان‌پذیر نیست استفاده از گریدهای ال یک پروتکل استاندارد و ضروری در جوشکاری استیل به شمار می‌رود

معیارها و استاندارد های انتخاب الکترود و فیلر فلز پرکننده

اصل اساسی در انتخاب فلز پرکننده همخوانی شیمیایی با فلز پایه است فیلر جوش باید نه تنها خواص مکانیکی فلز پایه را تأمین کند بلکه باید از نظر شیمیایی نیز به گونه‌ای طراحی شده باشد که نقص‌های متالورژیکی ناشی از حرارت را جبران کند

نقش روکش الکترود در جوشکاری قوسی دستی: روکش الکترود در جوشکاری قوسی دستی یا اس ام آ دبلیو وظیفه بسیار مهمی را بر عهده دارد این روکش گاز محافظ را تولید می‌کند سرباره محافظ را روی حوضچه جوش ایجاد می‌کند و مهم‌تر از همه میزان کروم، نیکل و فریت را در جوش نهایی تنظیم می‌کند

تولید فریت در جوش: الکترودها به گونه‌ای طراحی شده‌اند که فلز جوش نهایی حاوی مقدار کمی فریت باشد معمولاً در حدود پنج تا ده درصد وجود فریت در ساختار جوش به طور مؤثری از بروز ترک‌خوردگی داغ که یکی از نواقص متداول در جوشکاری فولاد ضد زنگ است جلوگیری می‌کند زیرا فریت ناخالصی‌های مضر را در خود جذب می‌کند

بررسی روش‌ های کلیدی جوشکاری استیل مزایا و چالش ‌ها

انتخاب روش جوشکاری مناسب به ضخامت قطعه الزامات کیفیت نهایی و بودجه پروژه بستگی دارد هر یک از روش‌ها ویژگی‌های منحصر به فردی دارند که در شیوه نامه و استاندارد های جوشکاری استیل باید به دقت مورد بررسی قرار گیرند

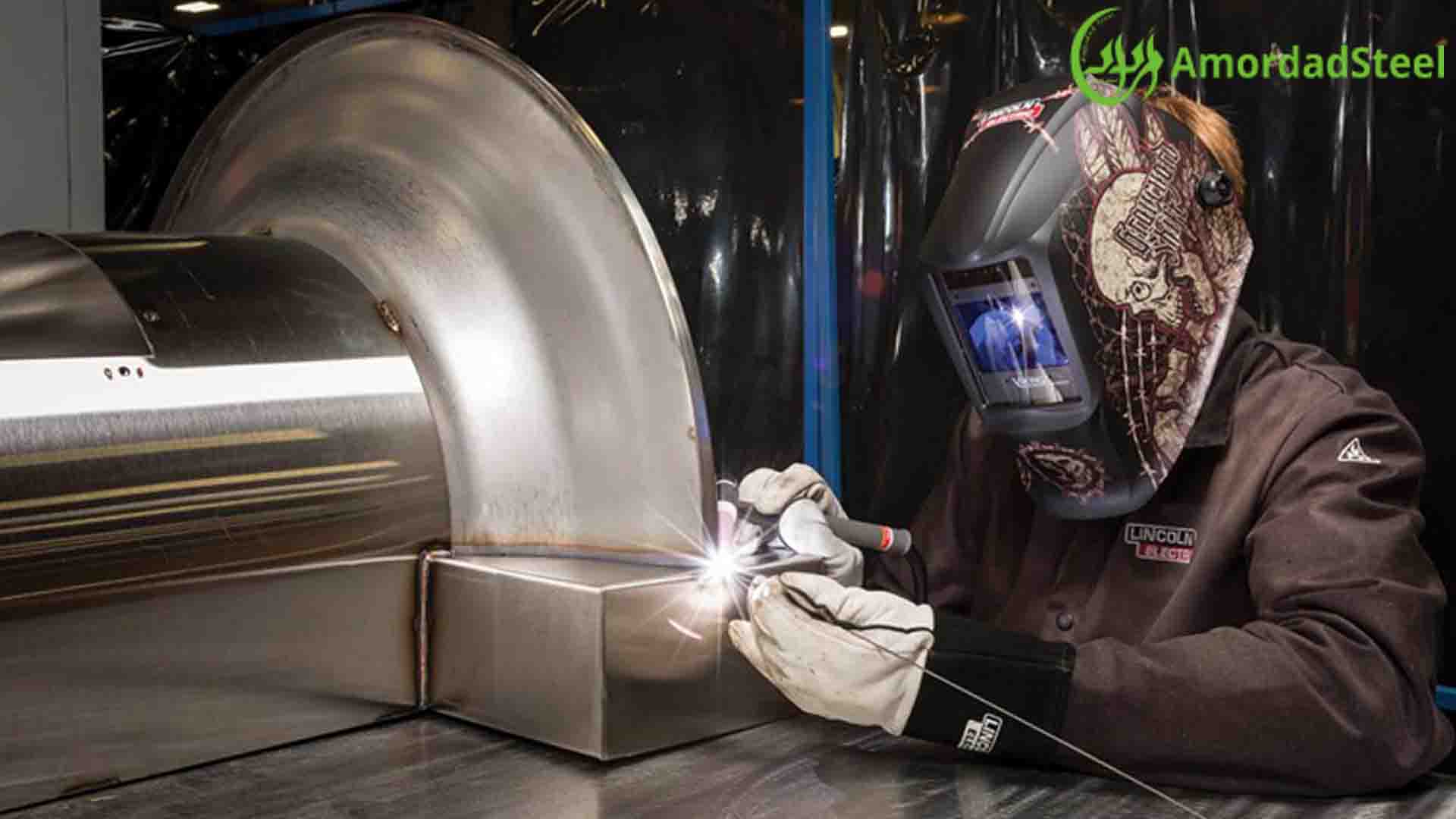

جوشکاری تیگ (GTAW) بهترین گزینه برای دقت و کیفیت بالا

جوشکاری تیگ که با نام جوشکاری آرگون نیز شناخته می‌شود به دلیل دقت بالا و توانایی در کنترل ورودی حرارت به عنوان بهترین روش برای جوشکاری فولادهای ضد زنگ به ویژه ورق‌های نازک و مقاطع حساس شناخته می‌شود

کنترل حرارت ورودی: در این روش از یک الکترود تنگستن غیرمصرفی استفاده می‌شود که ورودی حرارت بسیار کنترل شده‌ای دارد این ویژگی به اپراتور اجازه می‌دهد تا میزان اعوجاج و منطقه حساسیت‌زایی را به حداقل برساند که درواقع یک عامل حیاتی در پروسه جوشکاری استیل برای جلوگیری از خوردگی می‌باشد.

گاز محافظ: استفاده از گاز آرگون خالص یا مخلوط آرگون و هلیوم برای محافظت کامل حوضچه جوش و جلوگیری از اکسیداسیون الزامی است

جوشکاری قوسی دستی (SMAW) راهکار عملیاتی و پرکاربرد

جوشکاری قوسی دستی رایج‌ترین روش برای جوشکاری‌های میدانی تعمیرات و سازه‌های ضخیم است این روش به دلیل عدم نیاز به گاز محافظ خارجی و تجهیزات ساده‌تر در دسترس‌تر است

نکات عملیاتی اپراتوری: اپراتور باید به دقت سرعت حرکت و زاویه الکترود را کنترل کند تا از حبس سرباره و ایجاد حفره‌های گازی جلوگیری شود در راهنمای جوشکاری استیل باید تأکید شود که سرباره باید پس از هر پاس جوشکاری و قبل از پاس بعدی به طور کامل و با برس سیمی اختصاصی فولاد ضد زنگ تمیز شود

جوشکاری میگ (GMAW) سرعت و کارایی در تولید انبوه

جوشکاری میگ به دلیل سرعت بالا و اتوماتیک بودن فرآیند برای تولیدات انبوه و مقاطع ضخیم‌تر بسیار مناسب است

گاز محافظ ترکیبی: در این روش اغلب از گازهای محافظ ترکیبی استفاده می‌شود گاز آرگون به همراه مقادیر کمی از گازهای فعال مانند دی‌اکسید کربن یا اکسیژن به منظور بهبود نفوذ و پایداری قوس به کار می‌رود انتخاب دقیق این ترکیب گازی یک نکته فنی کلیدی در راهنمای جوشکاری استیل است

پروتکل‌های عملیاتی فرآیند جوشکاری از آماده‌سازی تا پایان کار

کیفیت جوش نه تنها به مهارت اپراتور بلکه به اجرای دقیق مراحل پیش از جوشکاری و حین عملیات نیز بستگی دارد

آماده‌سازی دقیق قطعات تمیزی سطحی و هندسه لبه‌ها

تمیزی سطح اولین و مهم‌ ترین قدم در راهنمای جوشکاری استیل است هرگونه آلودگی سطحی مانند روغن، گریس، رنگ یا مهم‌تر از همه ذرات آهن می‌تواند در حین جوشکاری تبخیر شده و باعث ایجاد تخلخل در جوش یا آلودگی شیمیایی شود که آغازگر خوردگی است

ابزارآلات اختصاصی: برای تمیزکاری و سنگ‌زنی فولاد ضد زنگ باید از ابزارآلات و برس‌های سیمی استفاده شود که منحصراً برای این آلیاژها به کار رفته‌اند این کار برای جلوگیری از آلودگی آهنی و تضمین یکپارچگی جوش ضروری است

پخ‌زنی لبه‌ها: نوع و زاویه پخ‌زنی لبه‌های اتصال باید بر اساس ضخامت قطعه و روش جوشکاری انتخاب شود لبه‌های آماده شده باید یک اتصال قوی و نفوذ کامل جوش را تضمین کند

کنترل دقیق دمای بین پاسی

ورود بیش از حد حرارت به قطعه کار خطرناک‌ترین عامل در جوشکاری فولاد ضد زنگ است دمای بالا می‌تواند باعث رشد دانه‌ها و ایجاد تغییرات متالورژیکی نامطلوب شود

مدیریت حرارت ورودی: اپراتور باید با کنترل جریان آمپر سرعت جوشکاری و ولتاژ از بالا رفتن بیش از حد حرارت ورودی در حین جوشکاری جلوگیری کند

دمای بین پاسی: دمای قطعه در فاصله زمانی بین دو پاس جوشکاری نباید از یک حد مجاز فراتر رود این حد معمولاً بین ۱۵۰ تا ۱۷۵ درجه سانتی‌گراد است استفاده از دماسنج‌ های تماسی برای پایش این دما بخشی از یک فرایند استاندارد می‌باشد.

محافظت پشت جوش (Back Purging) دفاع در برابر اکسیداسیون

هنگام جوشکاری مقاطع نازک و لوله‌ها در روش تیگ سمت ریشه جوش که در معرض مستقیم حرارت قرار دارد باید از هوا و اکسیژن محیط محافظت شود اگر اکسیژن به فلز داغ ریشه جوش برسد اکسید کروم تشکیل نمی‌شود بلکه اکسید آهن یا دوده سیاه رنگ شکل می‌گیرد که بسیار مستعد خوردگی است

اجرای فرآیند: تزریق گاز آرگون خالص یا گازهای فرمینگ به داخل لوله یا محفظه پشت جوش یک روش استاندارد است این گاز محیط را از اکسیژن تهی می‌کند و اطمینان می‌دهد که لایه محافظ در ریشه جوش به طور صحیح تشکیل شود این اقدام یک ضرورت فنی در راهنمای جوشکاری استیل لوله‌های تحت فشار است

عیب‌یابی و پیشگیری مقابله با فساد و خوردگی جوش

بزرگ‌ترین شکست در جوشکاری فولاد ضد زنگ زمانی رخ می‌دهد که اتصال از نظر ظاهری سالم اما از نظر ساختاری و شیمیایی آسیب‌پذیر باشد

جلوگیری از فاسد شدن جوش - حساسیت‌ زایی و خوردگی بین دانه‌ای

پدیده حساسیت‌زایی زمانی اتفاق می‌افتد که فولاد ضد زنگ آستنیتی در یک بازه دمایی مشخص (حدود ۴۵۰ تا ۸۵۰ درجه سانتی‌گراد) برای مدت طولانی قرار گیرد در این دما کربن موجود در ساختار با کروم واکنش داده و ترکیباتی به نام کاربید کروم را در مرز دانه‌های فلز تشکیل می‌دهد این فرآیند باعث کاهش کروم آزاد در مناطق اطراف مرز دانه‌ها می‌شود و این نواحی دیگر توانایی تشکیل لایه محافظ را ندارند و در نتیجه به شدت مستعد خوردگی در مرز دانه‌ها می‌شوند

راهکار پیشگیری: بهترین روش برای جلوگیری از این پدیده استفاده از گریدهای ال (L-Grade) است که میزان کربن آن‌ها بسیار پایین است همچنین کنترل حرارت ورودی و سرعت بالای جوشکاری زمان قرارگیری فلز در محدوده دمای حساسیت‌زا را به حداقل می‌رساند این اقدامات ستون اصلی یک پروتکل برای جوشکاری استیل موفق می‌باشند.

مقابله با خوردگی حفره‌ای و ترک‌ خوردگی داغ

ترک‌ خوردگی داغ معمولاً در زمان انجماد فلز جوش رخ می‌دهد و به دلیل وجود ناخالصی‌ها و ساختار نامناسب جوش ایجاد می‌شود برای رفع این مشکل همان‌طور که پیش‌تر ذکر شد طراحان الکترود مقدار کمی فریت (حدود ۵ تا ۱۰ درصد) در ساختار جوش ایجاد می‌کنند تا فریت ناخالصی‌ها را جذب کرده و ساختار را در برابر ترک مقاوم سازد

خوردگی حفره‌ای که در محیط‌های کلریدی رخ می‌دهد در ناحیه جوش به دلیل ناهمگنی‌های احتمالی در ساختار فلز جوش می‌تواند تشدید شود.

عملیات پس از جوشکاری (Post-Weld Treatment) برای احیای مقاومت

جوشکاری معمولاً یک لایه اکسید حرارتی یا دوده سیاه رنگ روی سطح ایجاد می‌کند که باید به طور کامل حذف شود این دوده حاوی کروم بسیار کمی است و به عنوان یک نقطه ضعف در برابر خوردگی عمل می‌کند عملیات پس از جوشکاری به دو مرحله اصلی تقسیم می‌شود

تمیزکاری شیمیایی: استفاده از محلول‌های اسیدشویی یا خمیرهای تمیزکننده برای حذف کامل اکسیدهای حرارتی و دوده جوش از سطح اتصال

غیرفعال‌سازی: پس از تمیزکاری، سطح جوش باید با محلول‌های غیرفعال‌سازی اسید نیتریک یا اسید سیتریک درمان شود تا لایه اکسید کروم به سرعت و با کیفیت بالا بازسازی شود این گام نهایی تضمین می‌کند که مقاومت به خوردگی در ناحیه جوش به حالت حداکثری خود بازگردد

راهنمای عملیاتی و جدول انتخاب الکترود

انتخاب الکترود مناسب یک تصمیم مهندسی است که بر اساس گرید فلز پایه و نوع جوش (تشابه یا عدم تشابه) تعیین می‌شود این جدول به عنوان بخش مهمی از راهنمای جوشکاری استیل به اپراتورها کمک می‌کند تا در شرایط مختلف بهترین تصمیم را اتخاذ کنند

جدول راهنمای انتخاب الکترود پرکننده رایج برای فولاد ضد زنگ

خرید انواع ورق های استیل از مرجع معتبر

سوالات متداول فنی

بهترین روش جوشکاری برای ورق‌های استیل ضد زنگ نازک چیست؟

جوشکاری تیگ (GTAW) به دلیل کنترل دقیق حرارت و امکان استفاده از جریان‌های آمپر بسیار پایین به عنوان بهترین روش برای جوشکاری ورق‌های استیل نازک شناخته می‌شود این روش اعوجاج حرارتی را به حداقل رسانده و بالاترین کیفیت اتصال بدون نقص را فراهم می‌کند، ما به عنوان راهنمای جوشکاری استیل همواره تیگ را برای مقاطع با ضخامت زیر سه میلی‌متر را توصیه می‌کنیم.

چگونه می‌توان خوردگی بین دانه‌ای در جوش استیل را تشخیص داد؟

خوردگی بین دانه‌ای اغلب در حین سرویس و در محیط‌های خورنده بروز می‌کند اما ریشه آن در فرآیند جوشکاری است این نوع خوردگی معمولاً به صورت ترک‌ها و گودال‌هایی در منطقه مجاور جوش (HAZ) که دارای کروم پایین هستند ظاهر می‌شود برای تشخیص پیشگیرانه می‌توان از تست‌های تخصصی متالورژیکی مانند تست اگزالیک اسید استفاده کرد با این حال بهترین راهکار همان پیروی از پروتکل ها برای کنترل کربن و حرارت است

آیا می‌توان برای جوشکاری استیل ضد زنگ از الکترودهای فولاد معمولی استفاده کرد؟

تحت هیچ شرایطی نباید برای جوشکاری فولاد ضد زنگ از الکترودهای فولاد معمولی استفاده کرد این کار باعث آلودگی کامل فلز جوش و رقیق شدن آن با کربن بالا و کروم پایین می‌شود که مقاومت به خوردگی اتصال را به طور کامل از بین می‌برد و بلافاصله منجر به زنگ‌زدگی و شکست خواهد شد الکترود فیلر جوشکاری استیل باید دارای مقدار کافی کروم و نیکل باشد تا در ناحیه جوش نیز لایه پسیو تشکیل شود

چه گازی برای محافظت در جوشکاری میگ استیل ضد زنگ توصیه می‌شود؟

برای جوشکاری میگ فولاد ضد زنگ بهترین گاز محافظ ترکیبی از آرگون با مقادیر کمی از گاز فعال (مانند دی‌اکسید کربن یا اکسیژن) است استفاده از آرگون خالص ممکن است قوس را ناپایدار کند و در حالی که آرگون و دو درصد دی‌اکسید کربن یک قوس پایدار ایجاد می‌کند این ترکیب کیفیت جوش را بالا می‌برد و بخشی حیاتی لحاظ می‌شود.

چرا تمیزکاری سرباره پس از جوشکاری قوسی دستی تا این حد مهم است؟

سرباره باقی‌مانده از روکش الکترود ممکن است حاوی ناخالصی‌ها و مواد شیمیایی باشد که اگر روی سطح باقی بماند می‌تواند جذب رطوبت کرده و خوردگی شکافی را در مرز جوش آغاز کند همچنین سرباره باید قبل از هر پاس جدید کاملاً حذف شود تا از حبس مواد و ایجاد نقص‌هایی مانند تخلخل و ناهمگنی در جوش جلوگیری شود

نتیجه‌گیری نهایی

جوشکاری موفقیت‌آمیز فولاد ضد زنگ فراتر از یک مهارت مکانیکی است و نیازمند یک دیدگاه متالورژیکی دقیق است با اجرای صحیح مراحل آماده ‌سازی انتخاب هوشمندانه الکترودهای سری L یا الکترودهایی که فریت کافی دارند مدیریت دقیق حرارت ورودی و استفاده از پروتکل‌های حیاتی پس از جوشکاری مانند غیرفعال‌سازی می‌توان اطمینان حاصل کرد که اتصالات ایجاد شده کاملاً در برابر فاسد شدن و خوردگی مقاوم هستند این راهنمای جوشکاری استیل ابزاری است که مهندسین و اپراتورها برای تضمین کیفیت و طول عمر سازه‌های فولادی ضد زنگ به آن نیاز دارند. امیدواریم که توانسته باشیم با گرداوری این مطالب به شما کمکی کرده باشیم. با تشکراز همراهی شما.
