استاندارد DIN استنلس استیل که توسط موسسه استاندارد آلمان تدوین شده است، به عنوان دقیق ترین و سخت گیرانه ترین نظام کدگذاری مقاطع فولادی در جهان شناخته می شود. موسسه DIN از اوایل قرن بیستم با هدف استاندارد سازی قطعات صنعتی پایه گذاری شد و به دلیل دقت بالای آلمانی ها در تعیین تلرانس های شیمیایی و مکانیکی، به سرعت به مرجع اصلی صنایع مادر در اروپا و سپس کل جهان تبدیل گشت. در حوزه فولاد های زنگ نزن، این استاندارد نه تنها بر روی ترکیب عناصر تمرکز دارد، بلکه جزئیات مربوط به فرآیند ساخت، روش های بازرسی و کیفیت سطح را نیز پوشش می دهد. برای بسیاری از صنعتگران ایرانی، نام DIN با کیفیت و اصالت گره خورده است، زیرا اکثر ماشین آلات خطوط تولید که از آلمان یا کشورهای اروپایی وارد شده اند، بر پایه این استاندارد طراحی شده اند. در واقع زمانی که از استاندارد DIN صحبت می کنیم، درباره یک زبان مهندسی مشترک حرف می زنیم که ضریب خطای طراحی را به حداقل می رساند و تضمین می کند که قطعه فولادی در شرایط سخت عملیاتی دقیقا مطابق انتظار رفتار خواهد کرد.
ساختار سیستم عددی Werkstoffnummer و منطق کدگذاری آلمانی
در سیستم استاندارد DIN استنلس استیل، از یک روش شناسایی بسیار هوشمندانه به نام Werkstoffnummer یا شماره مواد استفاده می شود که به اختصار با W.Nr نمایش داده می شود. این کد که معمولا به صورت یک فرمت عددی مانند 1.4301 ظاهر می شود، حامل اطلاعات متالورژیکی فشرده ای است. رقم اول (عدد 1) نشان دهنده طبقه بندی اصلی یعنی فولادها است. پس از نقطه، دو رقم بعدی گروه بندی تخصصی فولاد را مشخص می کنند؛ برای مثال عدد 43 نشان دهنده فولاد های زنگ نزن آستنیتی با قابلیت فرم پذیری بالا است. دو رقم انتهایی نیز برای تمایز بین آلیاژ های مختلف در یک خانواده و ترتیب ثبت آنها به کار می رود. این سیستم بر خلاف نام گذاری های اسمی، اجازه می دهد که سیستم های کامپیوتری و انبارداری بدون کوچکترین ابهامی متریال را شناسایی کنند. منطق آلمانی در این کدگذاری باعث شده است که حتی بدون داشتن دانش عمیق متالورژی، تنها با نگاه کردن به ساختار شماره مواد، بتوان حدود خواص فیزیکی و شیمیایی فلز را حدس زد و این موضوع یک مزیت بزرگ برای مهندسان ناظر در کارگاه های صنعتی محسوب می شود.
معنای زیرگروه های 43 و 44 در استاندارد های DIN
در کد های استاندارد DIN استنلس استیل، اعداد 43 و 44 که پس از پیشوند 1 قرار می گیرند، تفاوت های بنیادین در مقاومت به خوردگی را نشان می دهند. گروه 43 به طور کلی شامل فولاد های کروم نیکلی است که مقاومت خوبی در برابر اتمسفر و مواد غذایی دارند. اما زمانی که وارد گروه 44 می شویم، با آلیاژ هایی روبرو هستیم که به آنها مولیبدن اضافه شده است. این تغییر عددی کوچک در کد DIN به این معناست که فلز مورد نظر برای مقابله با محیط های شدیدا خورنده، یون های کلر و اسید های صنعتی تقویت شده است. درک این تفاوت عددی به خریدار کمک می کند تا به سادگی متوجه شود که چرا یک گرید برای ساخت مخزن آب مناسب است و گرید دیگر برای راکتورهای شیمیایی.
بررسی تخصصی کد 1.4301 (ستون فقرات صنایع غذایی و دکوراتیو)
کد 1.4301 که معادل مستقیم استاندارد آمریکایی 304 است، پرفروش ترین و محبوب ترین گرید در دنیای استاندارد DIN استنلس استیل به شمار می رود. این آلیاژ به دلیل ساختار آستنیتی خود، دارای قابلیت جوشکاری فوق العاده و شکل پذیری بسیار عالی است که آن را برای تولید انواع ظروف، لوله های انتقال مواد غذایی و نمای ساختمان ها ایده آل می سازد. بر اساس الزامات DIN، این گرید باید حداقل 17.5 درصد کروم و 8 درصد نیکل داشته باشد تا لایه محافظ اکسید روی سطح آن به درستی تشکیل شود. یکی از ویژگی های بارز 1.4301 که در آزمایشگاه های آلمانی بر آن تاکید می شود، پایداری خواص مکانیکی در دماهای مختلف است. این گرید در بازار ایران به عنوان استیل نگیر شناخته می شود و به دلیل تعادل میان قیمت و عملکرد، اولین انتخاب برای اکثر کاربردهایی است که در معرض خوردگی های شدید محیطی قرار ندارند. استفاده از لوله ها و ورق های با استاندارد 1.4301 تضمین کننده رعایت پروتکل های بهداشتی در صنایع لبنی و آشپزخانه های صنعتی است.
کد 1.4404 چیست؟
کد 1.4404 در استاندارد DIN استنلس استیل، نسخه ارتقا یافته و بسیار مقاوم تری است که با نام AISI 316L نیز شناخته می شود. تفاوت اصلی این گرید در حضور 2 تا 2.5 درصد مولیبدن و کاهش سطح کربن به زیر 0.03 درصد است. حرف L یا همان کاهش کربن در سیستم DIN باعث می شود که این فولاد در برابر خوردگی مرزدانه ای پس از جوشکاری کاملا مصون باشد. این گرید به طور اختصاصی برای محیط هایی طراحی شده است که فلز در تماس مداوم با آب دریا، نمک ها یا اسید های غلیظ قرار دارد. به دلیل خلوص بالا و مقاومت استثنایی در برابر خوردگی حفره ای، 1.4404 در صنایعی که ضریب ایمنی در آنها حیاتی است، حرف اول را می زند. استفاده از این متریال در ساخت مبدل های حرارتی، تجهیزات کشتی سازی و مخازن ذخیره مواد شیمیایی، ریسک سوراخ شدن یا ترک خوردن بدنه را به شدت کاهش می دهد. در واقع این گرید، نسخه ای مهندسی شده برای بقا در سخت ترین شرایط شیمیایی است که استاندارد DIN تمام جزئیات ساخت آن را با دقت میلی متری تضمین کرده است.
چرا 1.4404 در صنعت داروسازی جایگزین ناپذیر است؟
در صنعت داروسازی، هرگونه واکنش شیمیایی بین بدنه دستگاه و مواد دارویی می تواند منجر به فاجعه شود. گرید 1.4404 به دلیل سطح بسیار صاف و صیقلی که طبق استاندارد های DIN پرداخت می شود، از تجمع باکتری ها و رسوبات جلوگیری می کند. همچنین مقاومت این گرید در برابر مواد ضد عفونی کننده قوی و فرآیند های استریلیزه کردن با بخار داغ، باعث می شود که ساختار مولکولی آن تغییر نکند. این پایداری بی نظیر، 1.4404 را به تنها گزینه ایمن برای تولید داروهای تزریقی و حساس تبدیل کرده است که تمام تاییده های بهداشتی بین المللی را به راحتی پاس می کند. و البته در خصوص کاربرد ورق استیل ۳۱۶L در صنایع دارویی هم بهتر است بدانید.

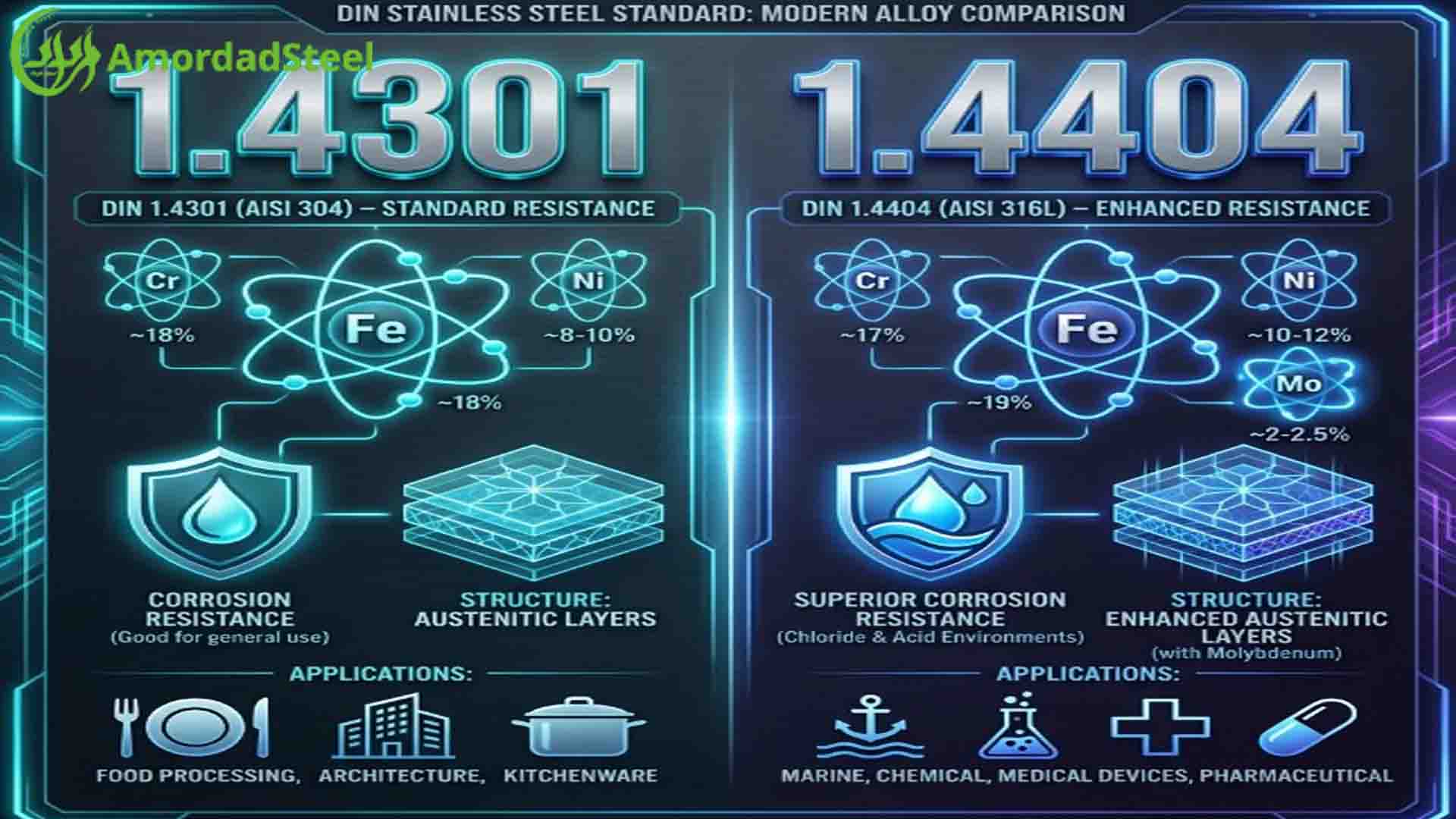

ترکیبات شیمیایی 1.4301 و 1.4404 بر اساس مرجع DIN
برای درک عمیق تر تفاوت این دو گرید پرکاربرد، مقایسه دقیق عناصر تشکیل دهنده آنها بر اساس جداول مرجع استاندارد DIN ضروری است. این درصدها نشان می دهند که چگونه یک تغییر کوچک در آلیاژ، کاربرد فلز را به کلی دگرگون می کند.
عنصر شیمیایی | گرید 1.4301 (X5CrNi18-10) | گرید 1.4404 (X2CrNiMo17-12-2) |
|---|---|---|
کروم (Cr) | 17.5% - 19.5% | 16.5% - 18.5% |
نیکل (Ni) | 8.0% - 10.5% | 10.0% - 13.0% |
مولیبدن (Mo) | ندارد | 2.0% - 2.5% |
کربن (C) | حداکثر 0.07% | حداکثر 0.03% |
سیلیسیم (Si) | حداکثر 1.0% | حداکثر 1.0% |
فسفر (P) | حداکثر 0.045% | حداکثر 0.045% |
نحوه جایگزینی و معادل سازی کد های DIN با استاندارد های ASTM و EN
یکی از مهارت های اصلی تامین کنندگان حرفه ای استیل، توانایی معادل سازی سریع کد های DIN با استاندارد های بین المللی دیگر مانند ASTM آمریکا یا EN اروپا است. در بسیاری از موارد، ورق های استیل موجود در بازار دارای تاییدیه دوگانه هستند، یعنی هم الزامات 1.4301 و هم الزامات AISI 304 را پوشش می دهند. اما باید توجه داشت که در پروژه های فوق حساس، تفاوت های جزئی در روش های تست کشش یا سختی سنجی بین DIN و ASTM ممکن است چالش ساز شود. به عنوان یک قاعده کلی، کدهای عددی DIN به دلیل انطباق کامل با سیستم EN 10088 اروپا، در پروژه های صادراتی به کشور های همسایه و حوزه خلیج فارس اعتبار بیشتری دارند. مهندسان باید همواره دفترچه فنی کالا را بررسی کنند تا مطمئن شوند که متریال تحویلی تمام استاندارد های درخواستی پروژه را دارا می باشد. در بازار ایران، مجموعه امرداد استیل با ارائه جداول دقیق تطبیقی، این فرآیند پیچیده را برای خریداران ساده کرده است تا از مطابقت کامل کالا با نیاز فنی خود اطمینان حاصل کنند.
نکات کلیدی در بازرسی و تایید اصالت کالا با استانداردهای آلمانی
بازرسی کالا های دارای استاندارد DIN نیازمند دقت در جزئیات حک شده بر روی محصول است. در ورق ها و لوله های استیل اصلی، کد عددی متریال (W.Nr)، شماره ذوب و نام کارخانه تولیدکننده باید به صورت لیزری یا استنسیل روی بدنه درج شده باشد. تطبیق این کد ها با برگه آنالیز آزمایشگاهی ارائه شده توسط فروشنده، اولین قدم برای تایید اصالت است. همچنین در استاندارد های DIN، کیفیت سطح با کد هایی مانند 2B یا BA مشخص می شود که نشان دهنده میزان صیقلی بودن فلز است. برای اطمینان صد درصدی، استفاده از تست های شیمیایی (تست قطره) برای تشخیص وجود مولیبدن در گرید 1.4404 پیشنهاد می شود. به خاطر داشته باشید که کالا های منطبق بر استاندارد DIN واقعی، دارای تلرانس ابعادی بسیار کمی هستند؛ یعنی اگر ضخامت ورق 2 میلی متر اعلام شده است، در تمام نقاط ورق باید این عدد با دقت بسیار بالایی ثابت بماند. خرید از مراکز معتبری که مستقیما با تولیدکنندگان تراز اول جهانی در ارتباط هستند، بهترین راه برای جلوگیری از ورود گریدهای تقلبی به پروژه های صنعتی شماست.
نتیجه گیری
استاندارد DIN استنلس استیل چیزی فراتر از یک لیست عددی ساده است؛ این استاندارد نمادی از نظم و دقت مهندسی است که ایمنی و دوام سازه های صنعتی را تضمین می کند. درک تفاوت های کلیدی بین کد های 1.4301 و 1.4404 به شما این قدرت را می دهد که هوشمندانه تر خرید کنید و از تحمیل هزینه های اضافی یا خسارات ناشی از خوردگی جلوگیری نمایید. در بازار پرنوسان امروز، تکیه بر استاندارد های مرجع و دانش متالورژی، تنها راه برای حفظ کیفیت در سطوح بین المللی است. مجموعه امرداد استیل با درک عمیق از اهمیت این استاندارد ها، همواره در تلاش است تا با تامین بهترین گرید های اروپایی و ارائه مشاوره های فنی دقیق، همراهی مطمئن برای پروژه های بزرگ و کوچک شما باشد. انتخاب درست متریال، اولین قدم برای ساخت آینده ای پایدار و مستحکم است.
پرسش های رایج
تفاوت اصلی 1.4301 با 1.4307 در استاندارد DIN چیست؟
هر دو کد معادل استیل 304 هستند، اما 1.4307 دارای کربن کمتری است. این یعنی در هنگام جوشکاری های ضخیم، گرید 1.4307 عملکرد بسیار بهتری در برابر خوردگی نشان می دهد و از ایجاد ناحیه حساس در کنار خط جوش جلوگیری می کند. در اکثر پروژه های مدرن، گرید 1.4307 به دلیل ضریب اطمینان بالاتر جایگزین 1.4301 شده است.
آیا می توان از 1.4301 به جای 1.4404 در محیط های کلریدی استفاده کرد؟
به هیچ وجه این جایگزینی توصیه نمی شود. محیط های کلریدی (مانند نزدیکی دریا یا تماس با وایتکس) به سرعت باعث خوردگی حفره ای در 1.4301 می شوند. تنها گرید 1.4404 و بالاتر که دارای مولیبدن هستند، توانایی ایستادگی در برابر حمله یون های کلر را دارند. استفاده از گرید ارزان تر در این محیط ها منجر به از بین رفتن کامل تجهیزات در کمتر از چند ماه خواهد شد.
چرا برخی لوله های استیل با کد 1.4571 عرضه می شوند؟
کد 1.4571 در استاندارد DIN نشان دهنده استیل 316 است که با عنصر تیتانیوم تثبیت شده است. این گرید در گذشته برای تحمل دما های بسیار بالا در صنایع آلمان بسیار محبوب بود. امروزه با پیشرفت تکنولوژی تولید و کاهش کربن در گرید 1.4404، استفاده از آن کمتر شده است، اما هنوز در بسیاری از نقشه های قدیمی آلمانی به عنوان متریال اصلی ذکر می شود.
چگونه بفهمیم ورق استیل خریداری شده واقعا استاندارد DIN آلمان را دارد؟
معتبرترین راه، بررسی گواهینامه بازرسی طبق استاندارد EN 10204 نوع 3.1 است. در این برگه باید نتایج آزمایش های مکانیکی (تنش تسلیم، مقاومت کششی) و آنالیز شیمیایی دقیق درج شده باشد. همچنین نام موسسه بازرسی و مهر کارخانه باید با اطلاعات حک شده روی بدنه ورق کاملا همخوانی داشته باشد. هرگونه تناقض در این اعداد نشان دهنده غیر اصل بودن کالا یا عدم انطباق آن با استاندارد DIN است.
