استاندارد لوله استیل صنایع شیری (DIN 11850) - (تفاوت با لوله‌ های رده ۴۰ صنعتی)

لوله استیل صنایع غذایی و شیری و نقش حیاتی آن در خطوط بهداشتی

لوله استیل صنایع شیری یکی از اصلی ترین اجزای خطوط انتقال در صنایع لبنی، غذایی و دارویی محسوب می شود که وظیفه آن تنها عبور سیال نیست، بلکه حفظ کیفیت، سلامت و ایمنی محصول نهایی است. در این صنایع، هر سطحی که با ماده غذایی در تماس قرار می گیرد باید به گونه ای طراحی شود که امکان تجمع آلودگی، رشد میکروارگانیسم و ایجاد بیوفیلم در آن به حداقل برسد. برخلاف کاربرد های صنعتی عمومی، در خطوط لبنی ملاک اصلی تحمل فشار یا دمای بالا نیست، بلکه بهداشت، سهولت شستشو و پایداری شیمیایی اولویت دارد. به همین دلیل، استفاده از لوله هایی که صرفا از جنس استیل ساخته شده اند، اما استاندارد های بهداشتی را رعایت نمی کنند، می تواند کل فرآیند تولید را با ریسک جدی مواجه کند.

لوله استیل صنایع شیری بر اساس استاندارد های مشخصی طراحی و تولید می شود تا پاسخگوی الزامات سختگیرانه سازمان های نظارتی باشد. این لوله ها به گونه ای ساخته می شوند که سطح داخلی آن ها کاملا صاف، یکنواخت و بدون ناپیوستگی باشد. کوچکترین ناهمواری در سطح داخلی می تواند به محل تجمع شیر، چربی و پروتئین تبدیل شود و حتی با قوی ترین سیستم های شستشو نیز به طور کامل پاک نشود. در این شرایط، انتخاب استاندارد مناسب لوله نه یک انتخاب اختیاری، بلکه تصمیمی حیاتی برای بقای خط تولید است.

بررسی تخصصی استاندارد DIN 11850 در لوله های صنایع غذایی

استاندارد DIN 11850 یکی از معتبرترین استاندارد های اروپایی برای لوله های فولادی زنگ نزن مورد استفاده در صنایع غذایی و شیمیایی است. این استاندارد با محوریت بهداشت و دقت ساخت تدوین شده و تمرکز آن بر ایجاد مسیر انتقالی کاملا ایمن برای مواد حساس است. در DIN 11850، ابعاد لوله ها بر اساس قطر خارجی واقعی و با تلرانس های بسیار دقیق تعریف می شود تا در هنگام اتصال به فیتینگ ها و اتصالات، هیچ گونه اختلاف سطحی ایجاد نشود. این ویژگی باعث می شود جریان سیال کاملا یکنواخت باقی بماند و نقاط مرده یا اصطلاحا Dead Leg در سیستم شکل نگیرد.

یکی از تفاوت های بنیادین این استاندارد با لوله های صنعتی، نگاه فرآیند محور به طراحی است. در DIN 11850، لوله تنها یک المان مکانیکی نیست، بلکه بخشی از سیستم بهداشتی محسوب می شود. به همین دلیل، تمامی مراحل تولید از انتخاب متریال خام تا فرآیند جوشکاری و پرداخت نهایی، تحت کنترل دقیق قرار دارد. این سطح از کنترل، استفاده از این لوله ها را در صنایع شیری و لبنی به یک الزام فنی تبدیل کرده است.

پیشنهاد مطالعه: ورق استیل گرید غذایی

محدوده های ابعادی و دلیل حساسیت تلرانس در DIN 11850

لوله های DIN 11850 در چند رنج ابعادی تولید می شوند که هر رنج، ضخامت دیواره مشخصی متناسب با قطر خارجی دارد. این طبقه بندی به مهندسان اجازه می دهد تا بر اساس نوع سیال، دما و فشار کاری، رنج مناسب را انتخاب کنند، بدون آن که دقت ابعادی قربانی شود. تلرانس های بسیار محدود در این استاندارد تضمین می کند که لوله و اتصالات به صورت کاملا هم سطح به یکدیگر متصل شوند. این هم سطحی از نظر بهداشتی بسیار حیاتی است، زیرا اختلاف سطح حتی در حد دهم میلی متر می تواند به نقطه تجمع آلودگی تبدیل شود.

گریدهای آلیاژی مجاز در DIN 11850 و تفاوت 304 و 316L

در لوله استیل صنایع شیری، معمولا از گرید های آستنیتی 1.4301 معادل استیل 304 و 1.4404 معادل استیل 316L استفاده می شود. گرید 304 به دلیل ترکیب مناسب کروم و نیکل، مقاومت خوبی در برابر خوردگی عمومی دارد و در بسیاری از بخش های خطوط لبنی قابل استفاده است. با این حال، در محیط هایی که سیال دارای خاصیت اسیدی یا حاوی کلرید است، استفاده از 316L ترجیح داده می شود. وجود مولیبدن در ترکیب این گرید و مقدار کم کربن، مقاومت آن را در برابر خوردگی حفره ای و خوردگی مرزی افزایش می دهد. این ویژگی در چرخه های شستشوی مکرر با مواد شیمیایی قوی، اهمیت دوچندان پیدا می کند.

زبری سطح داخلی و نقش حیاتی پارامتر Ra در لوله استیل صنایع شیری

زبری سطح داخلی یکی از مهم ترین شاخص های ارزیابی کیفیت لوله استیل صنایع شیری است که با پارامتری به نام Ra اندازه گیری می شود. Ra در واقع میانگین ناهمواری های میکروسکوپی سطح فلز را نشان می دهد. هرچه این عدد کمتر باشد، سطح صاف تر و یکنواخت تر است. در کاربرد های بهداشتی، استاندارد ها معمولا Ra کمتر از 0.8 میکرومتر را الزامی می دانند، زیرا در این محدوده، احتمال چسبیدن باکتری و تشکیل بیوفیلم به حداقل می رسد. سطح صاف داخلی باعث می شود سیالات شوینده در سیستم های CIP بتوانند به طور موثر تمام باقی مانده های مواد غذایی را از سطح جدا کنند. اگر Ra بالاتر از مقدار مجاز باشد، مواد پروتئینی و چربی در شیارهای ریز باقی می مانند و با گذشت زمان فاسد می شوند. این موضوع نه تنها کیفیت محصول را کاهش می دهد، بلکه می تواند منجر به آلودگی میکروبی گسترده در کل خط تولید شود.

• پولیش مکانیکی در مقابل الکتروپولیش

برای رسیدن به سطح مناسب در لوله استیل صنایع شیری، از فرآیند های پولیش دقیق استفاده می شود. پولیش مکانیکی با استفاده از ابزار های ساینده، سطح را تا حد زیادی صاف می کند، اما الکتروپولیش یک مرحله پیشرفته تر محسوب می شود. در الکتروپولیش، بخش های میکروسکوپی برجسته سطح حل می شوند و سطح فلز به حالت یکنواخت و آینه ای در می آید. این فرآیند نه تنها Ra را کاهش می دهد، بلکه مقاومت لوله در برابر چسبندگی آلودگی را نیز افزایش می دهد.

• چرا Ra بالا دشمن خطوط لبنی است

در خطوط لبنی، هر چرخه تولید با شستشو و استریل سازی همراه است. اگر سطح داخلی لوله زبر باشد، شستشو هرگز کامل نخواهد بود و آلودگی به صورت پنهان باقی می ماند. این آلودگی ها در چرخه بعدی تولید آزاد می شوند و باعث افزایش بار میکروبی محصول می گردند. به همین دلیل، کنترل Ra در لوله استیل صنایع شیری به اندازه کنترل ترکیب شیمیایی آلیاژ اهمیت دارد.

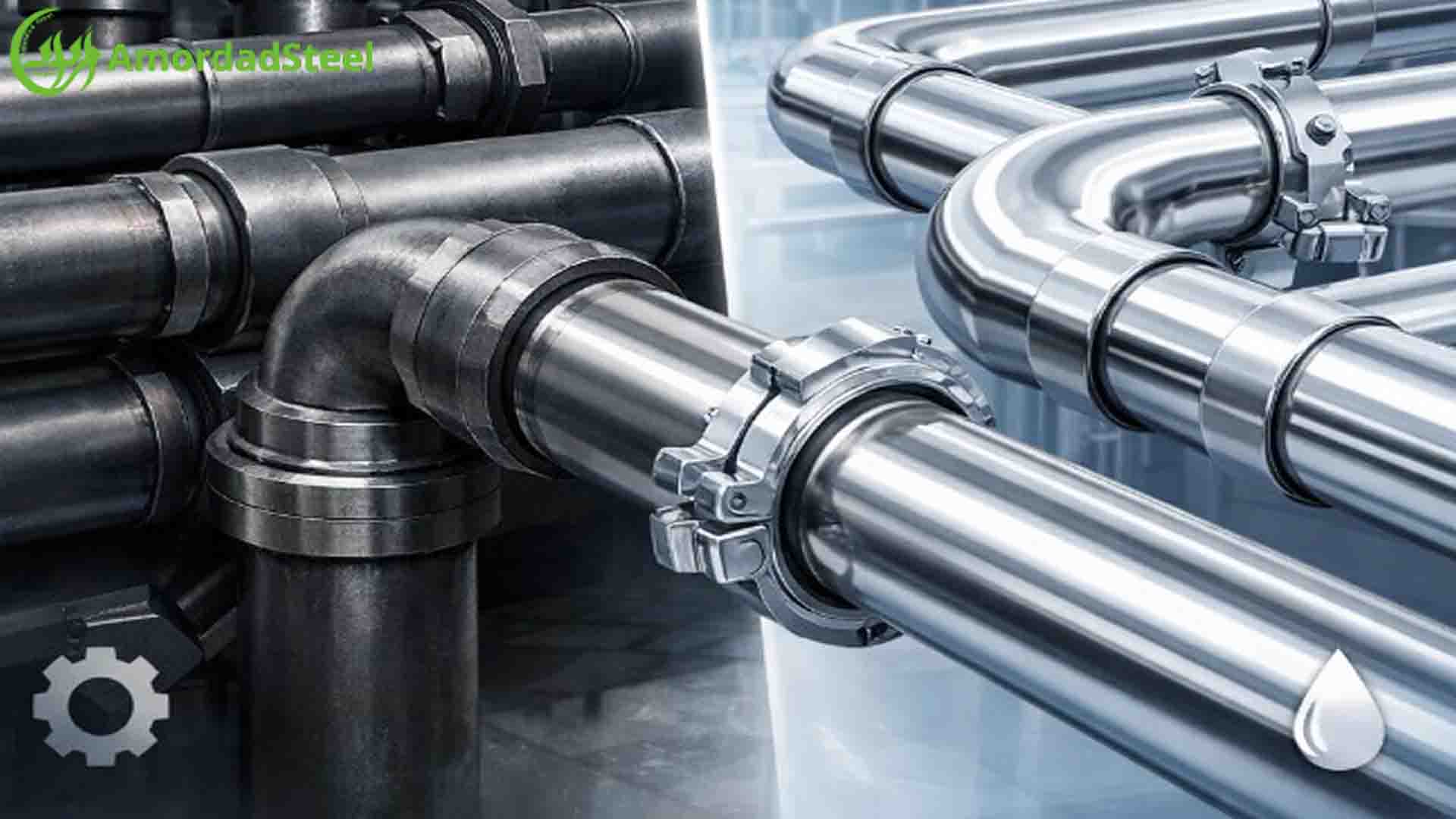

مقایسه مهندسی لوله استیل صنایع شیری با لوله های رده 40 صنعتی

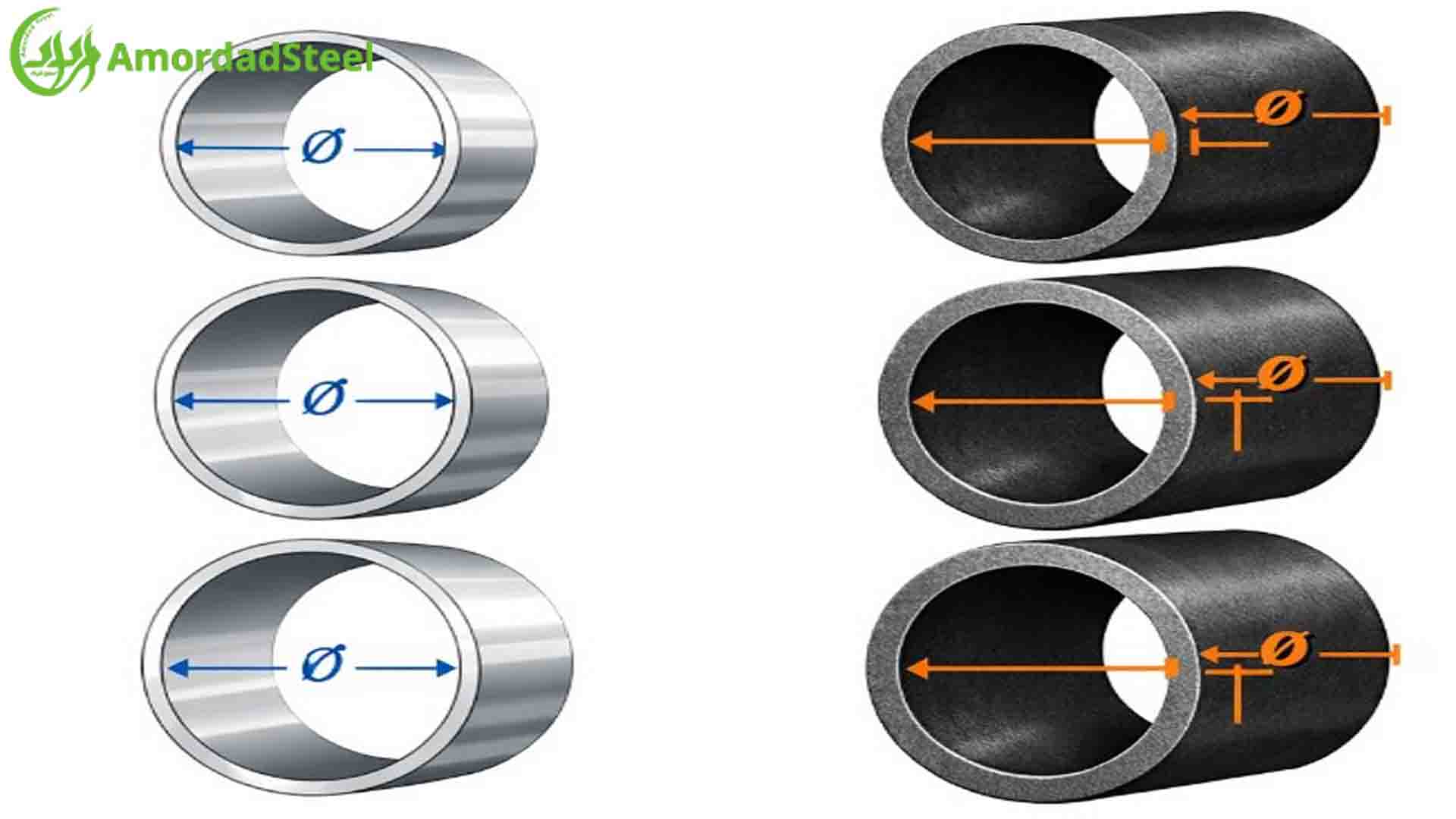

یکی از اشتباهات رایج در پروژه های غیراستاندارد، جایگزینی لوله های رده 40 صنعتی به جای لوله استیل صنایع شیری است. این دو نوع لوله فلسفه طراحی کاملا متفاوتی دارند. لوله های رده 40 بر اساس تحمل فشار و استحکام مکانیکی طراحی می شوند و ضخامت دیواره آنها نسبتا بالا است. در مقابل، لوله های DIN 11850 با تمرکز بر بهداشت، دقت ابعادی و سهولت شستشو ساخته می شوند و ضخامت آن ها معمولا کمتر است.

این تفاوت در ضخامت، تنها یک اختلاف عددی نیست، بلکه بر عملکرد فرآیند نیز تاثیر می گذارد. دیواره نازک تر در لوله صنایع شیری، انتقال حرارت را بهبود می بخشد و فرآیندهایی مانند پاستوریزاسیون را کاراتر می کند. از سوی دیگر، دیواره ضخیم لوله های صنعتی، شستشو را دشوارتر کرده و احتمال باقی ماندن آلودگی را افزایش می دهد.

• تفاوت سیستم نامگذاری DIN و Schedule

لوله استیل صنایع شیری بر اساس قطر خارجی واقعی و به واحد میلی متر تعریف می شود، در حالی که لوله های رده 40 بر اساس قطر نامی یا NPS و یک شماره Schedule شناخته می شوند. این تفاوت باعث می شود اتصالات این دو سیستم به هیچ وجه با هم سازگار نباشند. تلاش برای تطبیق این دو استاندارد معمولا به ایجاد ناپیوستگی و عدم هم محوری در اتصالات منجر می شود که از نظر بهداشتی غیرقابل قبول است.

تفاوت نوع جوش و کیفیت درز در لوله بهداشتی و صنعتی

در لوله های DIN 11850، از روش های جوشکاری دقیق مانند TIG یا جوش لیزری استفاده می شود. پس از انجام جوش، درز جوش به طور کامل پرداخت می شود تا از نظر سطح داخلی کاملا با بدنه لوله یکپارچه گردد. این درز مخفی و یکنواخت، از ایجاد نقاط تجمع آلودگی جلوگیری می کند. در مقابل، لوله های رده 40 صنعتی اغلب دارای درز جوش برجسته در داخل لوله هستند که حتی با شستشوی مداوم نیز به طور کامل تمیز نمی شود.

چرا استفاده از لوله رده 40 در صنایع لبنی خطرناک است

استفاده از لوله رده 40 در صنایع لبنی نه تنها اشتباه فنی، بلکه تهدیدی برای سلامت مصرف کننده است. سطح زبر، جوش های نامناسب و احتمال وجود ناخالصی های فلزی در این لوله ها، شرایطی ایجاد می کند که آلودگی به راحتی در سیستم باقی بماند. نتیجه این وضعیت، کاهش عمر ماندگاری محصول و افزایش احتمال مردودی در بازرسی های بهداشتی است. در بسیاری از موارد، چنین تخلفی می تواند منجر به توقف خط تولید یا پلمپ واحد صنعتی شود.

کاربرد های لوله استیل صنایع شیری و محدودیت های عملیاتی

لوله استیل صنایع شیری تنها به خطوط تولید شیر و پنیر محدود نمی شود، بلکه در صنایع نوشیدنی، داروسازی، تولید آبمیوه و حتی محصولات آرایشی و بهداشتی نیز کاربرد دارد. وجه مشترک همه این صنایع، نیاز به حفظ خلوص سیال است. با این حال، این لوله ها برای فشارهای بسیار بالا طراحی نشده اند و در پروژه هایی با فشار کاری خاص، باید محاسبات دقیق انجام شود تا از انتخاب صحیح اطمینان حاصل گردد.

جدول مقایسه فنی DIN 11850 و لوله رده 40

استاندارد های مکمل DIN 11850 در صنعت استنلس استیل

در کنار DIN 11850، استاندارد هایی مانند ASTM A270 در آمریکا و SMS در برخی تجهیزات اروپایی نیز وجود دارند. شناخت این استاندارد ها به مهندسان کمک می کند تا در پروژه های بازسازی یا توسعه خطوط قدیمی، تطابق مناسبی میان قطعات ایجاد کنند. نکته مهم این است که تمامی اجزا از لوله تا اتصالات و شیرآلات باید از یک استاندارد پیروی کنند تا عملکرد بهداشتی سیستم مختل نشود.

نکات حیاتی خرید و بازرسی لوله استیل صنایع شیری

در زمان خرید لوله استیل صنایع شیری، بررسی ظاهری تنها یک مرحله ابتدایی است. دریافت گواهی آنالیز متریال، اطمینان از ترکیب شیمیایی صحیح و انجام تست های غیرمخرب، همگی برای تضمین کیفیت ضروری هستند. بسته بندی مناسب و وجود درپوش در دو سر لوله نیز اهمیت دارد، زیرا آلودگی داخلی می تواند کل کارایی لوله را زیر سوال ببرد.

جمع بندی نهایی

انتخاب لوله استیل صنایع شیری مطابق با استاندارد DIN 11850 یک تصمیم مهندسی آگاهانه و سرمایه گذاری بلندمدت بر کیفیت و ایمنی تولید است. تفاوت های عمیق این لوله ها با لوله های رده 40 صنعتی نشان می دهد که هر تجهیز برای هدف مشخصی طراحی شده و استفاده نادرست از آن می تواند پیامدهای جدی به همراه داشته باشد. با رعایت استاندارد های بهداشتی و انتخاب صحیح متریال، می توان خطوط تولیدی ایجاد کرد که هم از نظر فنی و هم از نظر نظارتی در بالاترین سطح قرار داشته باشند. امیدواریم که مطالب ما برای شما مفید بوده باشند. گروه بازگانی امرداد استیل ( وارد کننده و عرضه کننده انواع ورق های استیل -فولاد و ورقهای آلومینیوم و مصنوعات آنها

سوالات پر تکرار

آیا لوله استیل 304 برای تمام بخش های صنایع شیری انتخاب مناسبی است؟

لوله استیل 304 در بسیاری از قسمت های خطوط صنایع شیری قابل استفاده است، به ویژه در بخش هایی که تماس مستقیم با مواد شیمیایی خورنده یا سیالات اسیدی وجود ندارد. با این حال، در فرآیند هایی که شستشوی مکرر با محلول های قوی CIP انجام می شود یا سیال ماهیت اسیدی بالاتری دارد، استفاده از استیل 316L به دلیل مقاومت خوردگی بالاتر و پایداری شیمیایی بیشتر، انتخاب ایمن تر و فنی تری محسوب می شود.

تفاوت اصلی استاندارد DIN 11850 با ASTM A270 در چیست؟

تفاوت اصلی این دو استاندارد در سیستم اندازه گیری، محدوده های ابعادی و انطباق با الزامات منطقه ای است. DIN 11850 عمدتا در پروژه های اروپایی و خطوط صنایع شیری استفاده می شود، در حالی که ASTM A270 استاندارد رایج در آمریکا است. با وجود این اختلافات، هر دو استاندارد از نظر فلسفه طراحی بهداشتی، کنترل زبری سطح داخلی و الزامات متریال، اهداف مشترکی دارند و برای انتقال سیالات حساس طراحی شده اند.

آیا با پولیش کردن لوله رده 40 می توان آن را به لوله استیل صنایع شیری تبدیل کرد؟

خیر، پولیش کردن سطح لوله رده 40 به هیچ وجه آن را به یک لوله بهداشتی واقعی تبدیل نمی کند. لوله های صنعتی رده 40 از نظر نوع جوش، کیفیت درز داخلی، تلورانس های ابعادی و ساختار متالورژیکی برای کاربرد های بهداشتی طراحی نشده اند. حتی با انجام پولیش سطحی، مشکلات ساختاری و ریسک تجمع آلودگی و بیوفیلم در این لوله ها همچنان باقی می ماند و استفاده از آن ها در صنایع شیری توصیه نمی شود.
